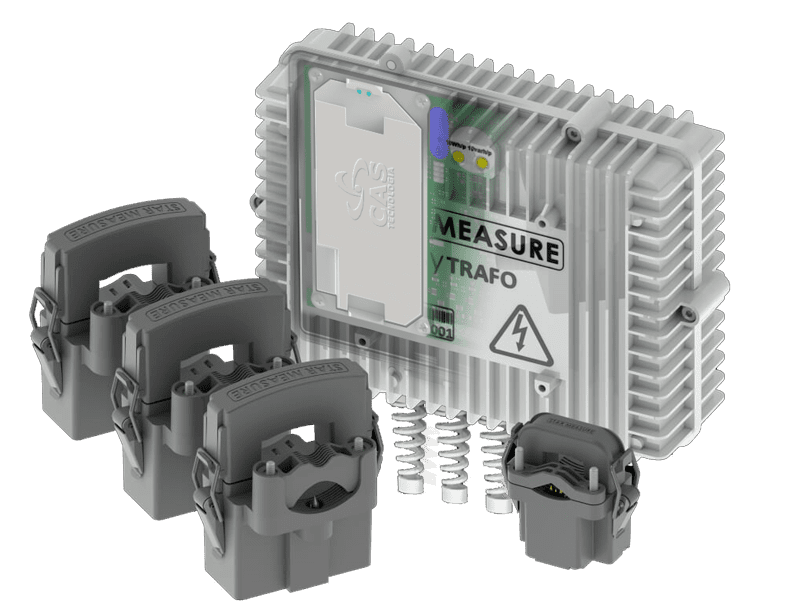

easyTRAFO Star Measure

Medidor de energia elétrica para o monitoramento de clientes e de transformadores de distribuição.

Combate às Perdas
Projetado para atender requisitos de precisão, robustez, durabilidade e praticidade na operação, easyTRAFO é um medidor de energia elétrica para monitoramento de clientes e de transformadores de distribuição, auxiliando no combate às perdas comerciais e no monitoramento da qualidade do fornecimento de energia elétrica.

Balanço Energético
Com baixo custo para aquisição e instalação, o easyTRAFO permite que as distribuidoras possam aplicar em massa a medição de balanço energético nos circuitos de distribuição em BT, facilitando assim a localização de perdas comerciais, indicando e direcionando a fiscalização, aumentando a assertividade e reduzindo custos de operação.

Indicadores de Qualidade
Da mesma forma o easyTRAFO pode monitorar a qualidade do fornecimento atendendo a requisitos do Módulo 8 do Prodist.
Monitoramento e Indicadores de Tensão de Regime Permanente, Desequilíbrio de Tensão, Fator de Potência, Distorção Harmônica Total de Tensão e Corrente, bem como Variação de Tensão de Curta Duração.

Conectividade – Redes Inteligentes
O easyTRAFO possui compartimento (slot) para conexão de módulo de comunicação, de acordo com as melhores práticas para integração dentro de um conceito modular. Conectado através dessa interface de comunicação multiprotocolar, é capaz de suportar várias tecnologias de comunicação de diferentes provedores de soluções para gestão de distribuição.

Supervisão da Distribuição
Conectado ao supervisório da distribuidora, fornece medidas em tempo real para acompanhamento da qualidade do fornecimento, alarmes de falta ou afundamento de fases, carregamento e desequilíbrio do transformador ou circuito, entre outros, proporcionando uma rápida resposta na solução de anomalias na distribuição.

Verificação de Consumidores
Sua versatilidade e alta classe de exatidão podem ser aplicadas também em medições comparativas em consumidores de baixa tensão no combate a perdas. Em suas configurações, o easyTRAFO pode ser aplicado desde unidades monofásicas até unidades trifásicas de 800A.

Benefícios
• Alta Classe de Exatidão
• Ampla Faixa de Medição
• Classe C – 0,5%
• Energias Ativa e Reativa
• Tensões e Corrente
• DHT de Tensão e Corrente
• 18 Canais de Memória
• Supervisão de Fornecimento
• Eventos de Qualidade
• Alarmes (LastGasp)
• Indicadores Prodist M8
• 6 Elementos de Medição
• Medição e Integração de 2 Circuitos
• Medição de IP
• Robusto, Leve e Compacto
• Instalação ao Tempo
• Ligação com Linha Vivacom diversas opções substituíveis pelo cliente.

Produtos Relacionados:

Módulos de Comunicação


Quero ser Contatado

easyTRAFO Star Measure

cas-modulo-comunicacao@3x

Módulos de Comunicação

Medidor de energia elétrica para o monitoramento de clientes e de transformadores de distribuição.

Combate às Perdas
Projetado para atender requisitos de precisão, robustez, durabilidade e praticidade na operação, easyTRAFO é um medidor de energia elétrica para monitoramento de clientes e de transformadores de distribuição, auxiliando no combate às perdas comerciais e no monitoramento da qualidade do fornecimento de energia elétrica.

Balanço Energético
Com baixo custo para aquisição e instalação, o easyTRAFO permite que as distribuidoras possam aplicar em massa a medição de balanço energético nos circuitos de distribuição em BT, facilitando assim a localização de perdas comerciais, indicando e direcionando a fiscalização, aumentando a assertividade e reduzindo custos de operação.

Indicadores de Qualidade
Da mesma forma o easyTRAFO pode monitorar a qualidade do fornecimento atendendo a requisitos do Módulo 8 do Prodist.
Monitoramento e Indicadores de Tensão de Regime Permanente, Desequilíbrio de Tensão, Fator de Potência, Distorção Harmônica Total de Tensão e Corrente, bem como Variação de Tensão de Curta Duração.

Conectividade – Redes Inteligentes
O easyTRAFO possui compartimento (slot) para conexão de módulo de comunicação, de acordo com as melhores práticas para integração dentro de um conceito modular. Conectado através dessa interface de comunicação multiprotocolar, é capaz de suportar várias tecnologias de comunicação de diferentes provedores de soluções para gestão de distribuição.

Supervisão da Distribuição
Conectado ao supervisório da distribuidora, fornece medidas em tempo real para acompanhamento da qualidade do fornecimento, alarmes de falta ou afundamento de fases, carregamento e desequilíbrio do transformador ou circuito, entre outros, proporcionando uma rápida resposta na solução de anomalias na distribuição.

Verificação de Consumidores
Sua versatilidade e alta classe de exatidão podem ser aplicadas também em medições comparativas em consumidores de baixa tensão no combate a perdas. Em suas configurações, o easyTRAFO pode ser aplicado desde unidades monofásicas até unidades trifásicas de 800A.

Benefícios
• Alta Classe de Exatidão
• Ampla Faixa de Medição
• Classe C – 0,5%
• Energias Ativa e Reativa
• Tensões e Corrente
• DHT de Tensão e Corrente
• 18 Canais de Memória
• Supervisão de Fornecimento
• Eventos de Qualidade
• Alarmes (LastGasp)
• Indicadores Prodist M8
• 6 Elementos de Medição
• Medição e Integração de 2 Circuitos
• Medição de IP
• Robusto, Leve e Compacto
• Instalação ao Tempo
• Ligação com Linha Vivacom diversas opções substituíveis pelo cliente.


Quero ser Contatado

Produtos Relacionados:

Especificações Técnicas

  • Características Mecânicas
  • Gabinete:
    • Material: Policarbonato
    • Anti-Chama: cat-V0
    • Anti-UV: Sim
    • Proteção: IPW 68
    • Peso: 0,4kg
  • Cabos:
    • Material: PVC (Cobre)
    • Isolação: 1KV
    • Anti-Chama: cat-V0
    • Anti-UV: Sim
  • TC’s(EASY I):
    • Material: Policarbonato (aço silício)
    • Isolação: 1KV
    • Anti-Chama: cat-V0
    • Anti-UV: Sim
    • Proteção: IP66
    • Peso(un): 0,18kg/0,35kg/0,35kg (T-120B/T-400B/T-800B)
  • Suporte e Fixações:
    • Material: Aço INOX
    • Tratamento: INOX
    • Anti-Chama: cat-V0
    • Peso(un): 0,2kg
  • Conjunto:
    • Peso(un): 1,44kg/1,95kg/2,95kg (T-120B/T-400B/T-800B)
  • Características Elétricas
  • Ligação:
    • Fases / Elementos: 3/3 / 3/3 / 3/6 (T-120/T-400/T-800)
    • Esquema: Estrela / Delta
    • Tipo: Indireta
    • Bitola máxima: 70mm² / 185mm² (T-120 / T-400 e T-800)
    • Bitola mínima: 2,5mm² / 6mm² (T-120 / T-400 e T-800)
  • Valores Nominais:
    • Tensões: 120V / 240V
    • Corrente: 10A / 40A / 40A (T-120/T-400/T-800)
    • Corrente Máxima: 120A / 400A / 800A (T-120/T-400/T-800)
    • Frequência: 50 – 60hz
  • Alimentação:
    • Trifásica(2 Fios): 60V/1F a 300V/3F (FN)
  • Classe:
    • RTM/IEC/OIML: C / 0,5S / C
  • Medição:
    • Tx. amostras/ciclo: 128 amo./ciclo
    • Resolução (A/D): 16bits
  • Faixa de Medição:
    • Tensão: 5V a 300V
    • Corrente: 0,2% In a 10x In / 20x In (T-120 e T-400 / T-800)
    • Frequência: 45Hz a 65Hz
  • Consumo:
    • Máximo: 2Wh
  • Indicadores (Led’s):
    • Ativa: kh = 8Wh / Pulso
    • Reativa: kh = 8Varh / Pulso
    • Ligado / Comun.: Ligado / BLE
  • RTC:
    • Relógio / Calendário: +-5PPM (-15ºC a 60ºC)
  • Preservação:
    • Dados: Mem. não volátil
    • Relógio/Calendário: CAP 120h
  • Condição Temperatura:
    • Operação: -20C a +85C
    • Armazenamento: -20C a +85C
    • Humidade: 100% (Não cond.)
  • Comunicação
  • BLE 4.0:
    • Padrão: BLE
    • Procolos: MP SÉRIE (ABNT)
  • SERIAL:
    • Padrão: DLMS COSEM** / (slot) RS232
    • Procolos: MP SÉRIE (ABNT) / DLMS COSEM
  • Funcionalidades
  • Registradores:
    • Energias Ativa e Reativa – 4 quadrantes
  • Memória de massa (18 Canais):
    • Energias Ativa e Reativa – direta e reversa
    • Tensão e Corrente por Fase
    • Distorção Harmônica Total de Tensão por fase
  • Qualidade (Eventos e Indicadores)*:
    • Tensão em regime permanente
    • Desbalanceamento de tensão
    • Fator de potência
    • Variação de frequência
    • Variação de tensão de curta-duração
    • Distorção Harmônica Total de Tensão
    • Carregamento do Transformador / Circuito
  • Alarmes:
    • Função last gasp para faltas de energia
    • Eventos de Qualidade*
    • Carregamento do Transformador / Circuito
  • Modelos / Configuração
  • easTRAFO 120:
    • 3 elementos – 120A
    • easyl-120A
  • easTRAFO 400:
    • 3 elementos – 400A
    • easyl-400
  • easTRAFO 800:
    • 6 elementos – 400A
    • easyl-400

Desenho Técnico
